收費站防雷（直擊雷和接地等電位工程）設計方案、


1、在收費站2側，分別安裝GH-33避雷塔2支，高度19米，避雷塔上部為艾力高提前放電避雷針SI25，單支避雷塔有效保護范圍為59米。

SI25避雷針保護范圍計算方法如下：

收費站歸為第二類防雷建筑物，D取值45m，Δt取值25，h為19-2-10=7m,

保護范圍Rp=½{h(2D-h）+Δt(2D+Δt)}

=½{7(90-7）+25(90+25)}

=59米

所以，在距離地面10米高度的平面上，避雷針保護范圍為59米。

每個避雷塔的接地網，采用5組艾力高鍍銅接地棒制作星狀地網，兩個避雷塔的地網通過收費車道下部聯通在一起。

2、在收費車道的地面下1米處制作接地均壓環，均壓環網格為11縱9橫相互交叉，防止收費站工作人員和設備、過往車輛遭受雷電危害和跨步電壓觸電危險。在一些交叉點同時安裝垂直接地體（鍍銅接地棒），數量26組。

每組接地棒采用2支直徑14.2mm長度1.5米的接地棒組合而成。

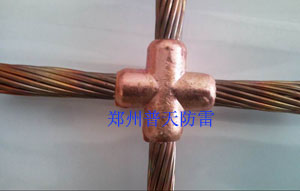

均壓環采用70平方的鍍銅鋼絞線，連接處采用艾力高CADWELD放熱焊接。

焊接點共計36處。


3、設備配置清單
