25米避雷針 圓鋼結構避雷針 GJT
25米避雷針：截面正三角形，6米/段，熱鍍鋅
25米鋼結構避雷針型號：GJT-25B(高度25米，基礎JD-4）

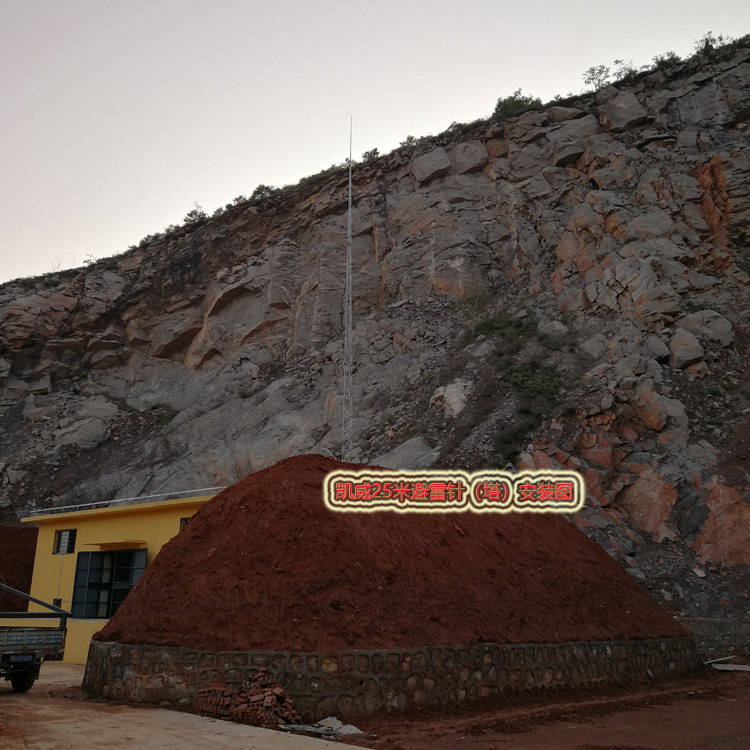

25米避雷針安裝圖1

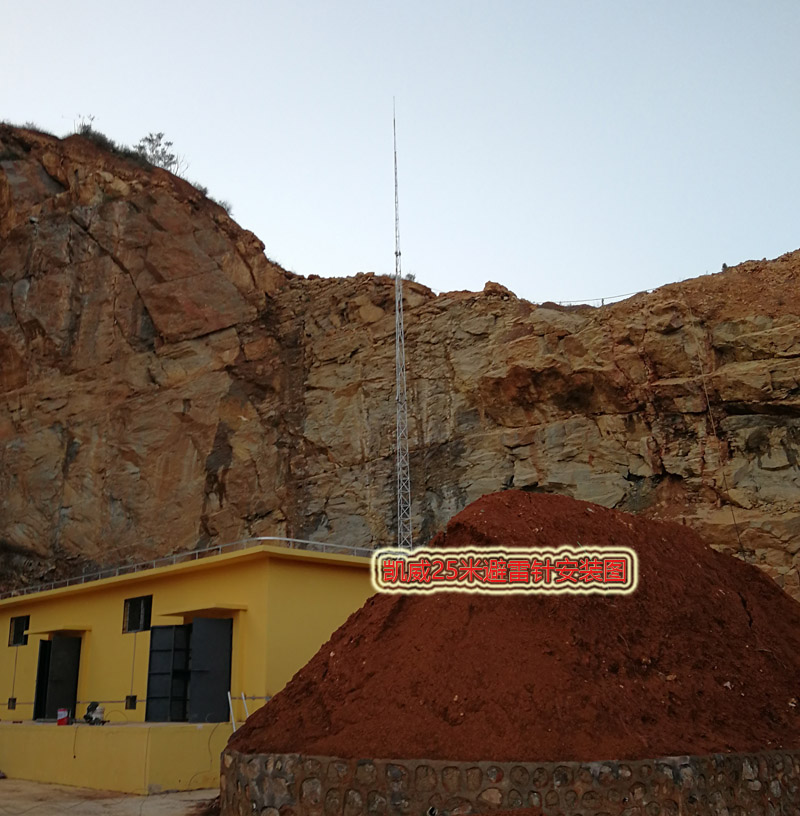

25米避雷針安裝圖2（安裝于某煤礦炸藥庫、雷管庫）
【凱威避雷針的技術要求】：
凱威圓鋼結構接閃桿塔（避雷針）：基本風壓 0.4KN/M2,抗震烈度8度。
鋼材選用45#鋼材質，整體在凱威防雷公司車間內加工，試拼裝無誤后熱鍍鋅，鍍鋅厚度要求：厚度3-6mm的工件鍍鋅厚度不小于70um；其他厚度的工件不小于85um。
|
序號 |
名稱 |
規格尺寸 |
備注 |
|
1 |
A段主材/斜材 |
Φ16/Φ16 |
熱鍍鋅，鍍鋅層厚度85um；每段之間采用6個螺栓連接。結構部分，每段長度6米。 |
|
2 |
連接板 |
-10*80*120 |
|
|
3 |
B段主材/斜材 |
Φ20/Φ16 |
|
|
4 |
連接板 |
-10*100*150 |
|
|
5 |
C段主材/斜材 |
Φ22/Φ18 |
|
|
6 |
連接板 |
-12*100*150 |
|
|
7 |
D段主材/斜材 |
Φ25/Φ20 |
|
|
8 |
塔腳板 |
-20*160*220 |
|
|
9 |
針尖 |
Φ18*1200 |
|
|
10 |
連接螺栓 |
M16*70 |
6個；8.8級 |
|
11 |
連接螺栓 |
M20*100 |
12個；8.8級 |
圖紙下載：
