高鐵牽引變電所放熱焊接接地工程實踐

引 言

放熱焊接俗稱（熱焊接）是利用金屬氧化物與金屬鋁之間的熱反應所產生的過熱熔融金屬來加熱金屬實現結合的方法。放熱焊接創始于19世紀末，當時H、戈德施密特發現鋁粉與金屬氧化物可由外部熱源使之開始熱反應，且一旦反應便可自行持續，這一反應通式為：金屬氧化物+鋁（粉）→氧化鋁+金屬+熱能。放熱焊接適用于銅、銅和鐵及鐵合金等同種或異種材料間的電氣連接，它無需任何外加的能源或動力。

下面本文將對京滬高鐵周營站牽引變電所的接地工程實踐進行經驗總結，供業內參考。

1 京滬高鐵周營牽引變電所現場情況

周營牽引變電所位于平原地區，當?shù)氐耐寥罏樯惩粒�土壤干��，土層很厚，土壤電阻率高。周營牽引變電所接地電阻要求≤0.5Ω，要求接地電阻≤0.5Ω，必須采用低電阻、導電好的銅材。而銅材最好、最牢固的焊接方式那就是放熱焊接。

2 放熱焊接的特點

2.1 焊接點的電流截流量和導線相等。

2.2 焊接點是永久性的、不會因為松動或腐蝕造成高電阻

2.3 焊接點像銅一樣，而比銅本身更加堅韌，且不受腐蝕性產物的影響。

2.4 焊接點能經受反復多次大浪涌（故障）電流而不退化。

2.5 焊接操作簡單容易上手設備輕便、攜帶方便，焊接時不需要外接電源和熱源。

2.6 從外觀便能核查焊接質量

3 現場施工

3.1 放熱焊接工作場所的要求

（1）工地必須保持整潔，并且要有足夠的照明及通風條件，雜亂及昏暗之工作場所易發生工作意外。

（2）不可以在有爆炸危險環境中使用放熱焊接。例如充斥了易燃液體、氣體或粉塵的地區，使用放熱焊接系統，產生的火花容易引燃可燃性塵埃及粉塵。

3.2 放熱焊接安全及防護

（1）放熱焊接方式會產生高溫，不可避免地有金屬顆粒逸出，而造成對施工人員身體的傷害。在使用放熱焊接的過程中，應該加強對施工人員的保護，加強通風，防止施工人員金屬中毒，應始終配戴護目鏡。

（2）施工操作時，現場1.5m之內，不得有無關人員停留。

（3）操作人員必須戴上有一定隔熱效果的工作手套。

（4）操作人員不得面對于熔模開口處操作施工。

（5）點火時，一旦引燃粉被引燃，操作人員必須立即離開熔模至少 1.5m。

（6）當熔焊結束，任何人不得立即直接接觸熔模。

（7）當熔焊結束后，須待熔模和焊接后的導線冷卻 30秒后，方可松開模具。

（8）對焊接后的導線進行絕緣處理，必須待導線完全冷卻之后方可進行。

（9）熔焊后的模具，表面溫度800℃以上，切勿試圖用水淋的方式對其降溫，應當自然冷卻。

3.3 放熱焊接專用工具的了解

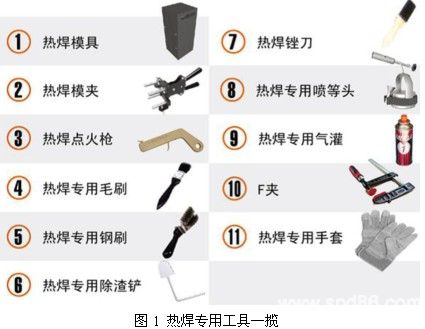

    圖1所示，為放熱焊接的專用工具。包括①熱焊模具、②熱焊模夾、③熱焊點火槍、④熱焊專用毛刷、⑤熱焊專用鋼刷、⑥熱焊專用除渣鏟、⑦熱焊銼刀、⑧熱焊專用噴燈、⑨熱焊專用氣罐、⑩F夾、11熱焊專用手套等。

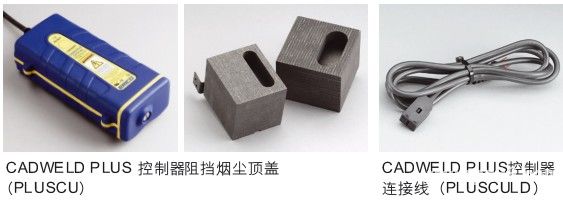

PLUS電子點火控制器（代替?zhèn)鹘y(tǒng)的點火槍）、模具阻擋煙塵頂蓋、PLUS控制器連接線

3.4 放熱焊接工藝流程

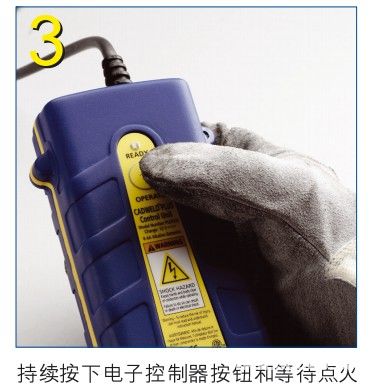

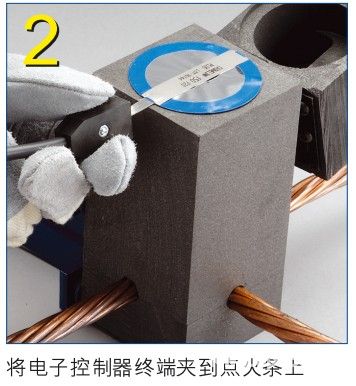

被焊接物敷設—選擇模具—焊接準備—焊接物就位—放置PLUS專用焊藥（放置鋼盤—加入反應粉末）—按下電子點火控制器按鈕（或點火器點火）—焊 接完成— 打開模具，取出焊接物，清潔模具。

3.5 放熱焊接前材料表面的處理

（1）電纜線（導線）焊接的準備工作和要領

① 要得到一個完善的焊點，被焊接電纜線必須保持潔凈和干燥。

② 充油電纜必須清除電纜線上的油脂污物，可使用除油劑、汽油、四氧化碳等清洗。必要時可使用熔錫水。

③ 表面氧化的電纜線可使用銅絲刷清潔干凈。

④ 含水的電纜線應用噴燈干燥后用鋼刷去除氧化層，含水含油的電纜線如直接焊接會使反應時銅液噴出模具，非常危險，需特別注意。

⑤ 敞開的電纜線頭會使模具合不攏，產生較大的縫隙，引起銅液滲漏。所以在切割電纜線時，要注意保證切口平整，可用銅絲或膠布綁扎切割處后再切割。

⑥ 如果在焊接具有張力的電纜線時，可使用線纜固定夾緊繃。

（2）接地棒焊接的準備工作和要領

①接地棒被槌打后末端會變形，必須切除或磨平后才可放入模具內，否則會引起模具閉合不緊，導致銅液滲漏。也可使用鋼質鑲套保護端頭后再槌打。

②末端有螺孔或縲紋的接地棒需在焊接前切除末端。

③接地棒連接需保持潔凈，如鐵銹、氧化表皮等必須用鋼刷或砂紙清潔干凈后方可焊接，否則會出現多孔性焊點。

④焊接時棒的直徑小于模具孔時，可用鋼帶包扎接地棒連接頭來彌補。

（3）銅板、鋼板和鑄（生）鐵表面焊接的準備工作和要領

① 在焊接之前清潔連接表面，去除表面的水、油、污漬等。

② 對有附著物的表面宜使用砂輪、粗目銼刀等工具清潔。

③ 鍍鋅鋼板焊接點表面需去除鍍層后再焊接，否則會產生氣孔及銅液噴出。

（4）線鼻、匯流排（母線）、匯流管（管型母線）焊接的準備工作和要領

① 清潔連接表面，去除附著水氣與油脂。

② 匯流管焊接部位的內外表面需清潔后才可焊接。

③ 可使用鋼刷、砂紙、粗目銼刀和噴燈。

④壁厚≤3mm的銅管，應當 使用鋼棒或石墨棒填賽空心后再焊接。

（5）鋼軌焊接的準備工作和要領

① 鋼軌焊接部位的表面銹蝕需徹底清除，可使用專用砂輪磨光。

② 若鋼軌上附有油脂和水分需先清除，再除銹。

③ 若鋼軌表面有凸印需行磨平為佳。

（6）鋼筋焊接地準備工作和要領

① 清除鋼筋表面的銹蝕，打磨光亮。

② 清除鋼筋表面的油脂、水分。

③ 使用鋼刷、砂紙、粗目銼刀和噴燈。

3.6 放熱焊接步驟

（1）焊接前的準備

① 開工前組裝模具、模夾，用加熱工具（如烘干箱或噴燈）將模具和被焊接物的焊接處烘干，確保其干燥，避免焊點內部產生氣泡。

②模具及被焊接物應清潔、干燥。被焊接物表面的塵土、油脂、氧化物（銹）或其它附著物等必須完全清除，使其潔凈光亮后才可進行焊接作業。如果模具內遺留的殘渣不完全清除，將造成焊成表面不平滑、不光亮。

要點：驅除水氣、清潔焊接物、清潔模具（清潔模具，使用軟毛刷或其他 軟性物品）。

③檢查模具接觸面的密合度，防止作業時銅液從縫隙處滲漏出來。 模夾的緊密度對熔接的效果有影響，在熔接開始之前認真檢查模夾，并作適當調整。為了防止焊接物移動、延長模具的使用壽命，可以將模夾裝到模具上，模具的規格隨焊點的結構形式而異，見圖2。

（2）焊接物就位

①確認焊接物及模具均無其它雜質后，將焊接物放于模具的焊接熔腔內，檢查焊接物兩端要在模具熔腔中心相碰，并把焊接物端頭對準出口，然后合模夾緊模具夾。

②如果被焊接物的尺寸小于模具銘牌所示，為避免銅液滲漏可用如下方法彌補：

a、 使用適當厚度的銅套管；b、使用密封劑；c使用銅片或銅帶 ；d、使用高溫棉帶。

（3）放置鋼盤 （使用PLUS專用焊藥不需要此步驟）

將鋼盤放在模具的熔鍋底部，并使其剛好擋住流出口。 將托片放入模腔中，其作用為托住焊粉。


（4）焊接

①加入反應粉末，選擇正確標號的焊粉，將其倒入模具內。

②從焊粉表面到模口邊沿灑上引火粉，注意使引火材料覆蓋在焊粉之上。

③合上模具蓋，用點火槍點燃引火粉，不得使用噴燈、火柴等明火點火。

④反應進行中，該置換反應溫度可高達 2200 C，這足可以把銅、鐵熔化，從而可實現焊接。焊接完成后的焊點如圖4所示；


（5）清潔模具

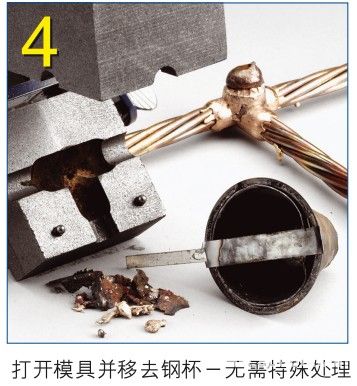

焊粉引燃后稍待約30秒，既可啟開夾具，打開模具，基本冷卻后將焊渣清除，備下一個焊點的使用。

(6）焊點絕緣、防腐

待焊接物完全冷卻后進行絕緣、防腐處理。

4 焊接完的質量檢查

（1）檢查項目

    焊點質量的優劣可通過目測檢查。檢查項目為焊接物的大小、顏色、表面光潔度和氣泡等外觀檢查。 大�。汉附臃秶鷮Ь�沒有大量的暴露。渣子清除后，水平連接的冒口不低于導線的頂端。如圖5所示。


顏色：接頭正常的顏色是金黃色至青銅色。

表面光潔度：接頭表面應該相當平滑，沒有大塊渣子存在。如果接頭表面有20%的渣子，或渣子清除后有導線暴露，接頭報廢。

氣泡度：接頭表面的小孔，其深度一定不能延伸至導線的中心。

（2）質量標準：

良好：牢固的焊接，只有極小的表面上的不完美。

不合格：表面上大量的殘渣是由于焊粉從沒有放好的托片側泄漏或缺乏托片引起的。在進行下一步連接前檢查模具反應腔的情況并核查托片的位置。

容許：焊接頭低于正常情況，但仍足以夠用。

不合格：焊接物和（或）模具中過多的水分，電纜和模具必須烘干。
    不合格：模具安裝時候存在縫隙，焊藥高溫后焊接溶劑漏泄。

不合格：模具不合格，也就是模具開模不科學合理導致焊接不牢固、銅材無法熔接。如圖9所示。


5 結束語

在實際工程中可能會遇到不同的情況導致焊接失敗，希望能嚴格按照施工步驟進行，確保施工人員人身安全、焊接點焊接牢固、完好。
