地鐵（高鐵）貫通地線及綜合接地系統

一、通過貫通地線將鐵路沿線以下裝置的接地連成一體的綜合接地系統：

牽引供電回流系統
電力供電系統
信號系統、通信及其它電子信息系統
建筑物、道床、站臺、橋梁、隧道、聲屏障等需要接地的裝置

貫通地線：也是牽引回流的一個主要回路，從原理上來說，其實就是一個共用接地系統并通過等電位連接構成鐵路、地鐵或輕軌的一個等電位體。本質上相當于一個大的良好導電性能的大銅排。

綜合接地系統由以下組成：

二、貫通地線

各設備的接地裝置及引接線等構成。

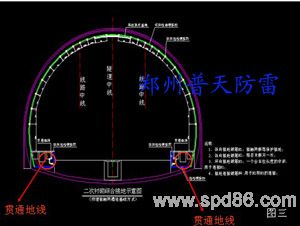

它以沿線兩側敷設的貫通地線為主干，充分利用沿線橋梁、隧道、路基地段構筑物設施內的接地裝置作為接地體，形成低阻等電位綜合接地平臺。

距接觸網帶電體5m范圍以內的金屬構件和需要接地的設施、設備應接入綜合接地系統；距線路兩側20m范圍以內的鐵路設備房屋的接地裝置應接入綜合接地系統；

不便與鐵路綜合接地系統等電位連接的第三方設施（路外公共建筑物、公共電力系統、金屬管線等設施）必須采取可靠的隔離或絕緣等措施；

三、貫通地線材料：

  絕緣電纜包裹的純銅絞線， 50mm2、70mm2： 缺點是地線應該和土壤充分接觸，但絕緣會大大妨礙泄流，從而影響接地效果。如果有些廠家宣稱是導電護套，則其護套沒有任何意義，不如不要護套。

   鍍鋅扁鋼：40×4或50×5扁鋼。  缺點是扁鋼腐蝕非常嚴重，尤其是高鐵，地鐵需要50年或100年以上壽命，鍍鋅扁鋼往往只有7－10年壽命。

  鍍銅圓鋼： 521964GW（8mm）、5238GW（10mm）、5213GW（13.4mm）導電性能好，拉伸能力強，可有效防腐，而且防盜性能好。

四、放熱焊接應用：

（上圖：銅導線與銅導線T型交叉焊接）

  分支地線與貫通地線連接

  貫通地線之間的連接

  接地端子與各類分支地線

  接地鋼筋之間

   原來采用電焊或者C型壓接卡連接
