35KV電力線路安裝雷電接閃器

某電業局35KV電力線路安裝雷電接閃器
據該局運檢部輸電運維技術員賀工介紹，本項目35千伏線路總長18千米，共有60根桿塔，由于其地理位置特殊，每年雷雨季節都會發生幾起因雷擊導致的線路跳閘故障。這次他們要給該線路容易遭雷擊地段的35根桿塔安裝凱威雷電接閃器KWGX-220。
　“雷電接閃器內裝著的納米磁阻流器是這套防雷裝置的核心元件，防雷擊全靠他。”負責現場技術的凱威電氣公司技術人員姚工介紹說，凱威雷電接閃器區別于其他避雷系統的地方就在這個核心元件。當雷電擊向桿塔時，所產生的雷電波峰、沖擊力經過納米磁阻流器的能量轉換后，雷電波峰幅度可削減30%。
【雷電接閃器相關知識】：
常規線路避雷器有兩大不足：一是對雷電引力有限，保護范圍狹窄：二是雷電流通過避雷器產生的雷電感應會損壞其作用范圍內的線路設備和系統。
而此次采用的凱威公司的“KWGX-220型雷電接閃器”裝置，主要由針尖、接閃器、抱箍套筒、引下線、雷電計數表等構成，并從電磁波傳輸?shù)慕嵌韧卣寡芯靠臻g，結構和防護模式均具有較大的技術創新和領先優勢，可彌補常規避雷器的缺憾，該新型防雷裝置可削減雷電波峰幅度30%以上，將對線路雷擊閃絡跳閘現象起到非常有效的控制作用。

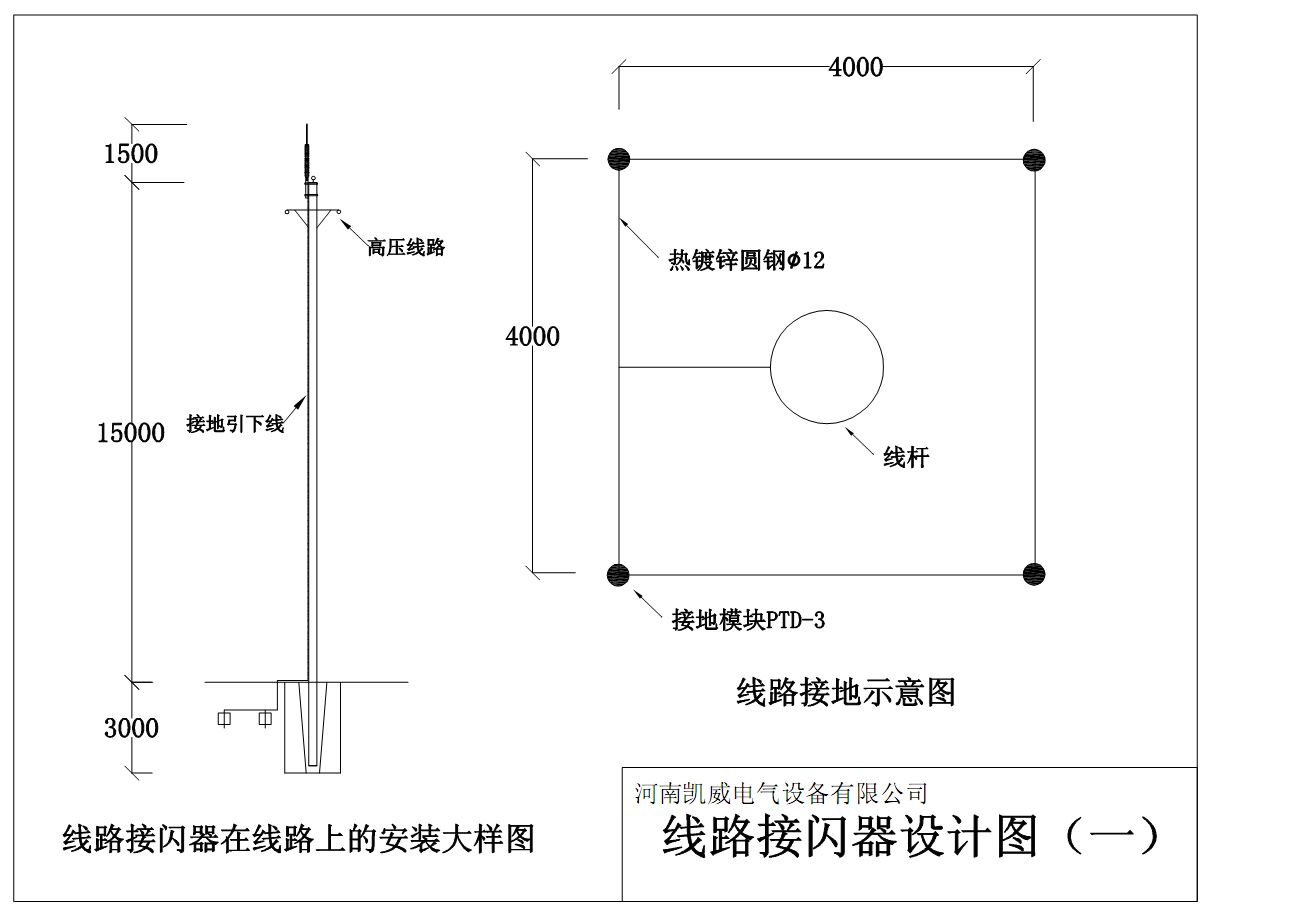

線路鐵塔接閃器安裝圖

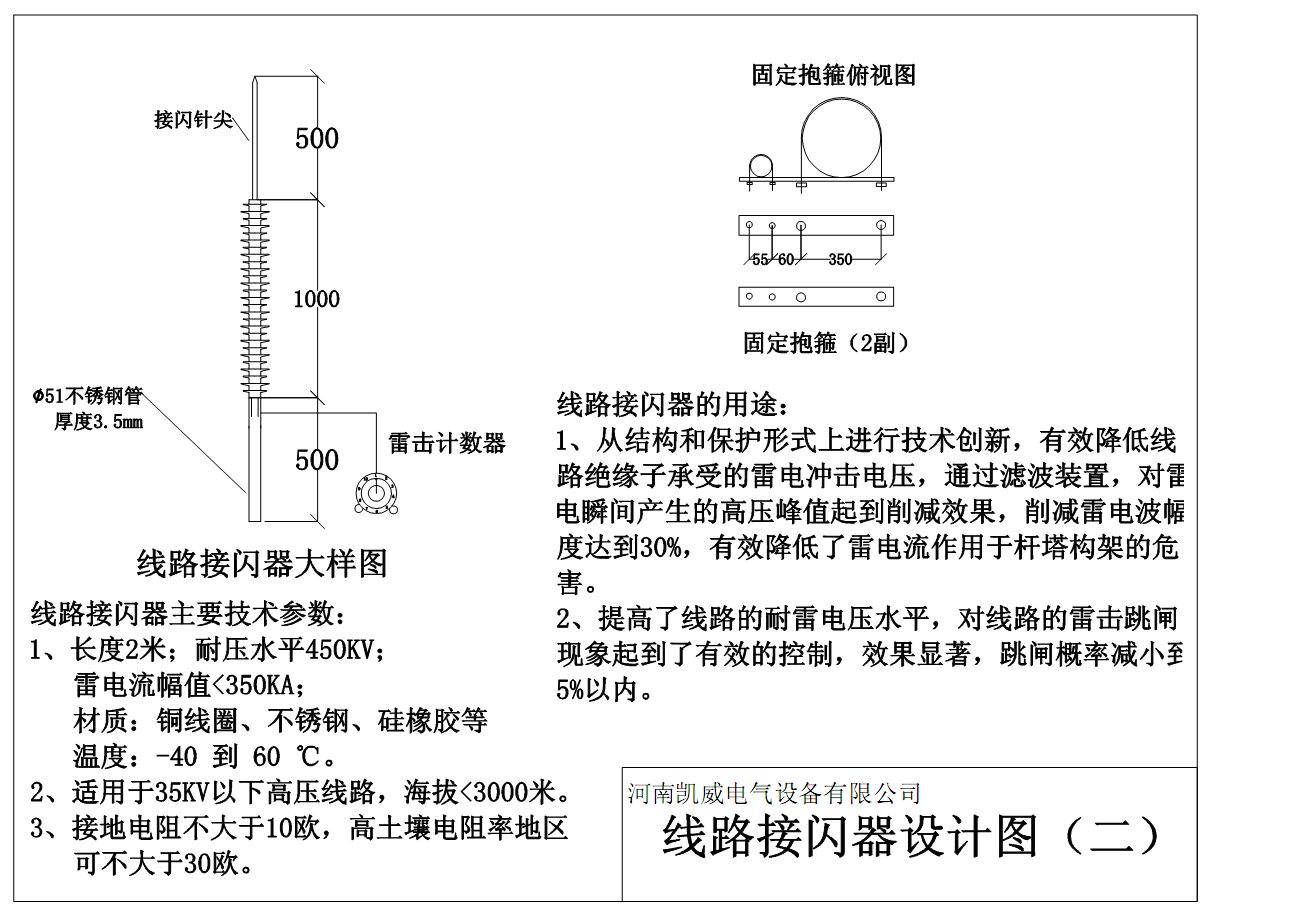

35KV線路（水泥桿）接閃器設計圖

線路接閃器技術資料
