25米鋼管避雷針安裝工程圖

25米鋼管避雷針安裝工程圖
    某工地的2支25米環形鋼管避雷針經過2天的努力，于2014年01月19日施工完成，25米避雷針保護半徑的計算方法：

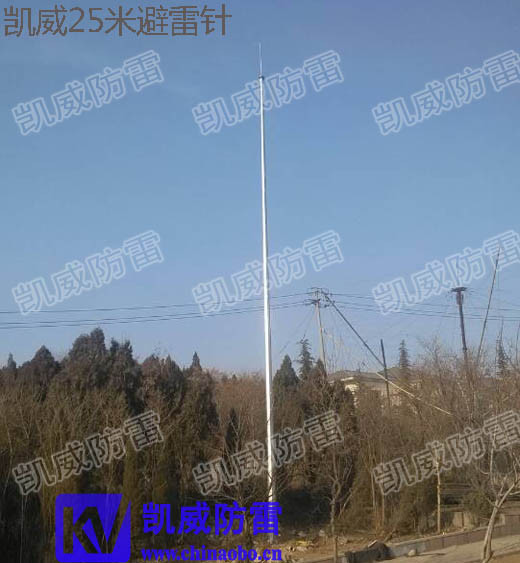

25米避雷針安裝圖1

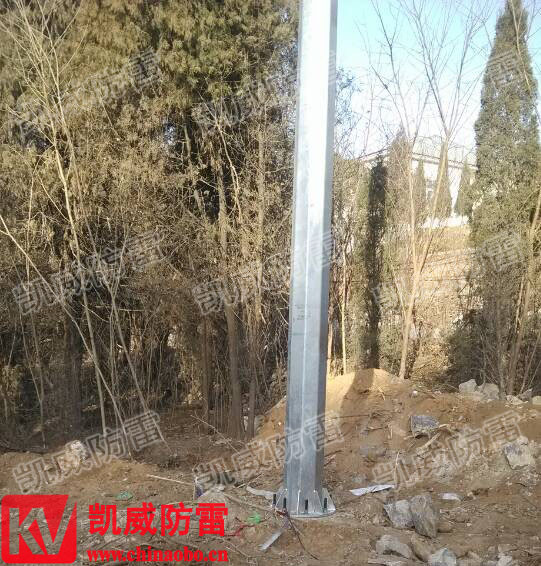

25米避雷針安裝圖2

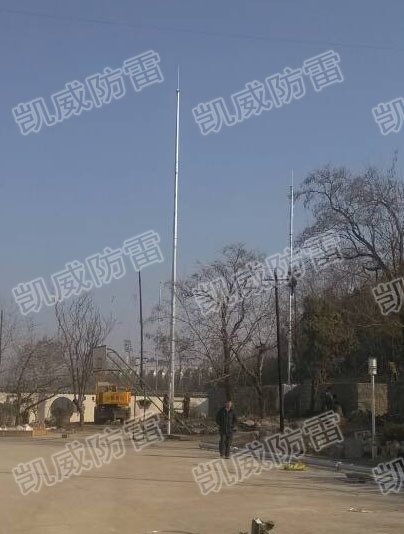

25米避雷針安裝圖3

避雷針的保護半徑與高度有關，以及與所現的保護半徑有關，

D為滾球半徑（閃擊距離）

第一類建筑物為D＝30米

第二類建筑物為D＝45米

第三類建筑物為D＝60米

  保護范圍采用規范之計算公式：

  Rx=sqrt{h(2hr-h)}-sqrt{hx(2hr-hx)}

  其中Rx為避雷針在距離地面hx米處的保護半徑（米）；

   hr為滾球半徑,根據建筑物類別取值30、45、60；

   hx為被保護物的高度

25米保護范圍是40.31米（二類防雷建筑物）
