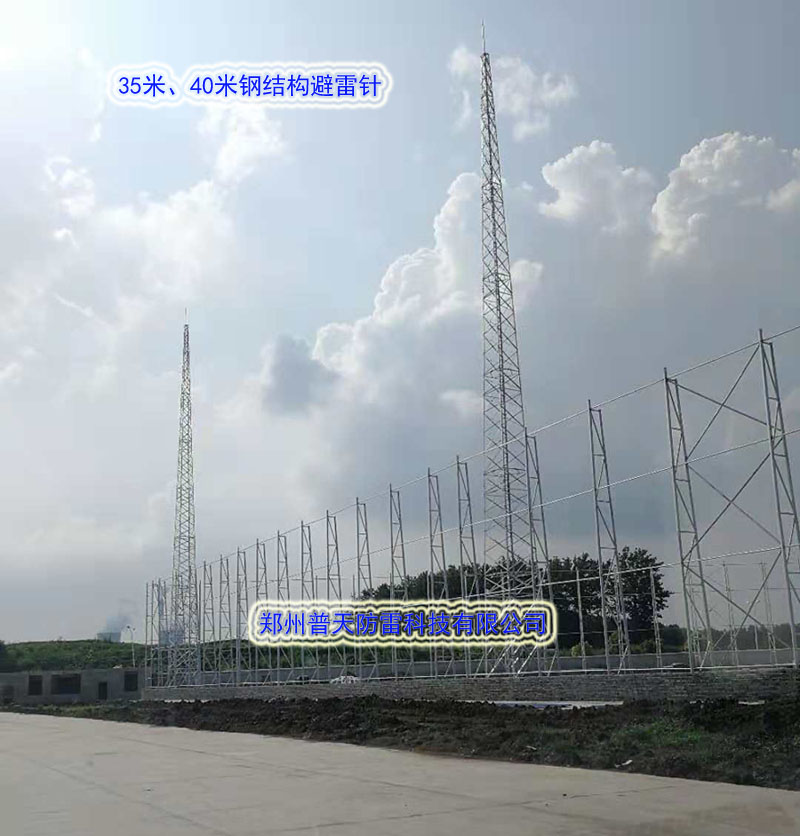

40米避雷針 GFL1-19鋼結構避雷針

40米避雷針 GFL1-19系列鋼結構接閃桿塔的技術說明

  一、避雷針型號：GFL1-19（40米）。

二、技術要求

    鋼結構接閃桿塔加工依據是15D501《防雷與接地》接閃桿塔安裝的內容要求，基本風壓 0.4KN/M2,抗震烈度8度。

    鋼材選用Q235B材質，整體在凱威防雷公司車間內加工，試拼裝無誤后熱鍍鋅，鍍鋅厚度要求：厚度3-6mm的工件鍍鋅厚度不小于70um；其他厚度的工件不小于85um。

主材、斜材、橫材、包鋼規格尺寸按15D501的規格要求，并采用標準或市場上負偏差最小的材料或大于規范要求的材料；各部件采用M16螺栓連接，包鋼采用M16和M20螺栓連接。每個包鋼的螺栓數量不少于12個。

接閃桿塔除A段外，每段結構的上下各設置閉合的橫材，其中下部的橫材要做成內外雙“口”交錯型結構形式；連接上下兩段的斜材（外部）要采用不小于L50*5的規格。塔腳板采用-20*400*400規格，加強筋厚度不小于16mm。

    為了減少主材上的打孔數量、增加塔體強度，本次鋼結構接閃桿塔不需要腳釘。塔腳板可以在固定到基礎之后，塔底主材與塔腳板進行焊接，做好防腐后，二次澆筑混凝土保護，并設散水坡。

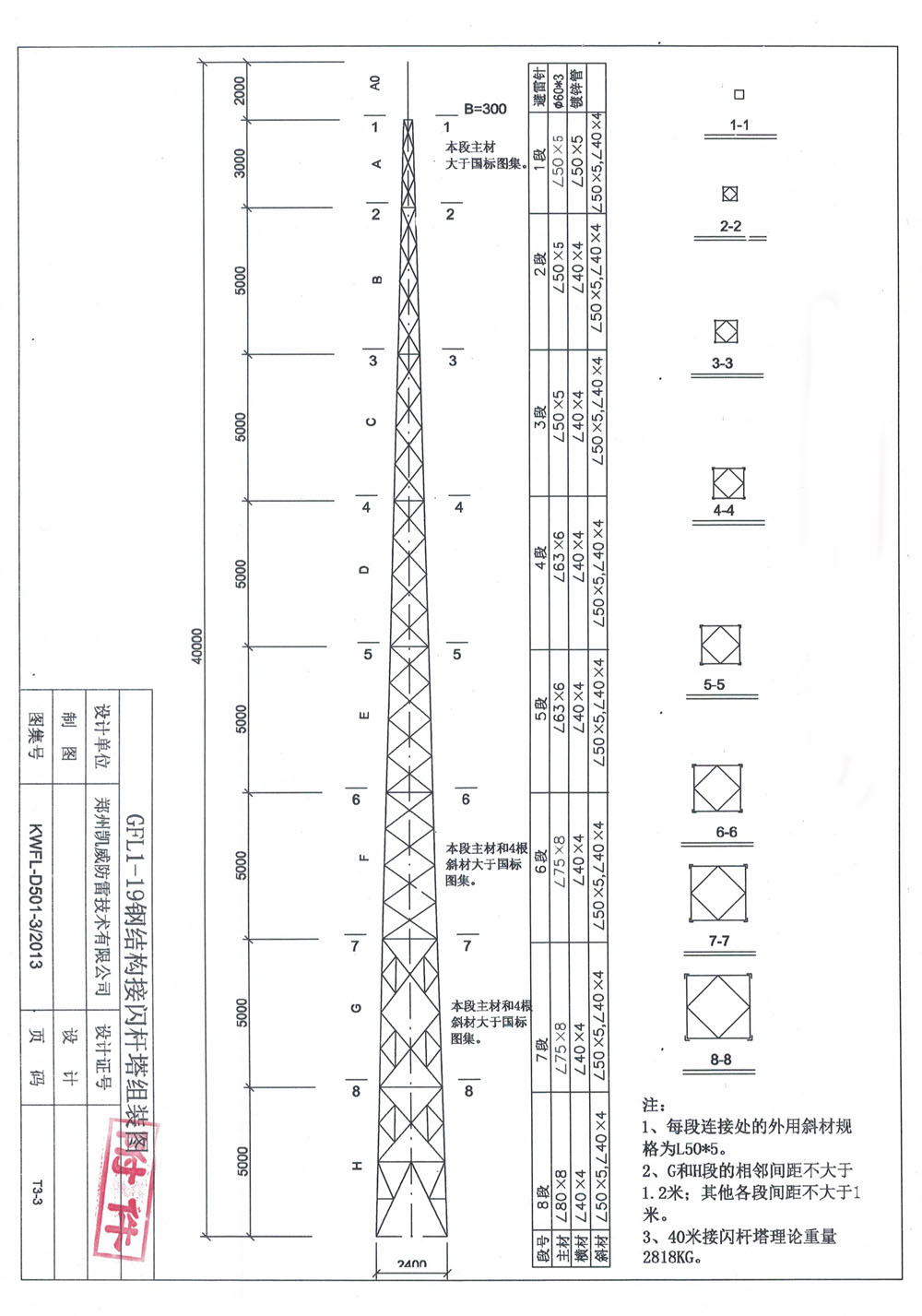

40米避雷針（GFL1-19）設計圖紙

對應基礎型號：JB-9，索取整套詳細圖紙，請聯系我公司售前工程師。
