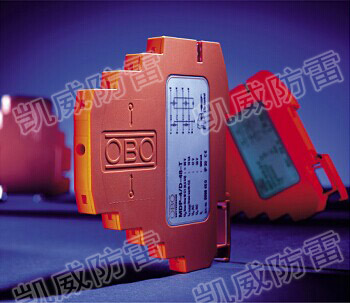

MDP-4/D-24-T工業控制防雷器

產品概述：

1、使用更可靠：防雷器采用一體化結構，中間無斷點，比插拔式的可靠性更高；可對多對線（2線、3線、4線）進行保護；

2、安裝更方便：35MM導軌安裝、無螺釘接線端子，提供3種接地方式；

3、提供5V、24V、48V三種電壓等級保護；
4、應用功能：內部串聯電阻僅2.35 Ω，最大傳輸頻率100MHz，可應付各種高頻線路的需要。產品的內部電路結構使得其可用于從電壓控制信號刀-20mA傳感器在內的所有類型的測量和控制電路；
5、空間更節�。悍览灼骱穸葍H8.7mm，節省安裝空間；

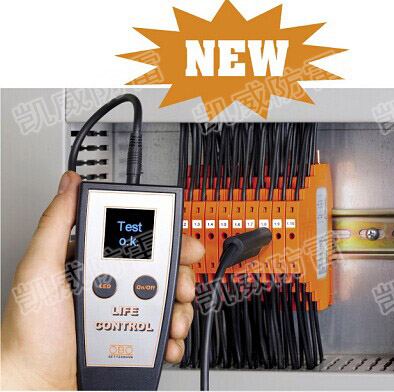

LIFE CONTROL.jpg
“LIFE CONTROL”測試裝置，可在內部保護部件時對MDP進行測試。
MDP工控系列防雷器型號

型號	額定工作電壓	類型
MDP-2/D-5-T	5V	2線，帶測試功能
MDP-3/D-5-T	5V	3線，帶測試功能
MDP-4/D-5-T	5V	4線，帶測試功能

MDP-2/D-24-T	24V	2線，帶測試功能
MDP-3/D-24-T	24V	3線，帶測試功能
MDP-4/D-24-T	24V	4線，帶測試功能

MDP-2/D-48-T	48V	2線，帶測試功能
MDP-3/D-48-T	48V	3線，帶測試功能
MDP-4/D-48-T	48V	4線，帶測試功能

Life Control		測試裝置（編號5096786）
接地條VB-MDP/10-MD		用于10個防雷器

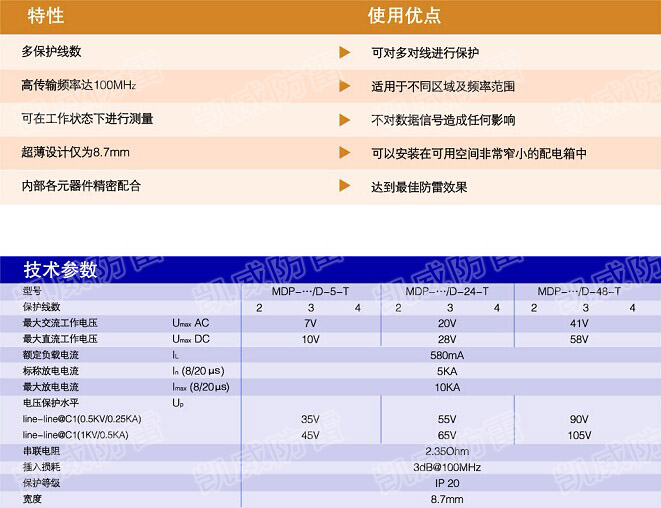

技術參數

型號	MDP-.../D-5-T	MDP-.../D-24-T	MDP-.../D-48-T
保護線數	2 ︱ 3 ︱ 4	2 ︱ 3 ︱ 4	2 ︱ 3 ︱ 4
最大交流工作電壓 Uc AC	7V	20V	41V
最大直流工作電壓 Uc DC	10V	28V	58V
額定負載電流 IL	580mA
標稱放電電流 In	5KA
最大放電電流 Imax	10KA
電壓保護水平 Up line-line@C1(0.5KV/0.25KA) line-line@C1(1KV/0.5KA)	≤35V ≤45V	≤55V ≤65V	≤95V ≤110V
串聯電阻	2.35Ohm
插入損耗	3dB@100MHz
保護等級	IP20
寬度 8.7mm
