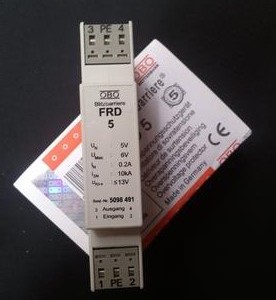

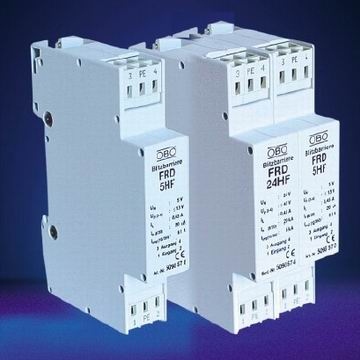

OBO FRD防雷器

FRD FRD

功能

FRD、FLD作為交、直流信號控制線防雷器，采用兩級過電壓保護電路，此電路包括一個氣體放電管、壓敏電阻器和快速箝位二極管，具有通流容量高、響應時間短、保護殘壓低等特性。

應用

　　FRD、FLD、FRD2及FLD2防雷器適用于保護電子測量及控制系統不受在數據傳輸線路中的過電壓所造成的損壞。 FRD和FLD型系列防雷器設計用于懸浮地雙線系統。由于FRD內置有串接電阻，因此若將其安裝在線路中會使線路的電阻增大從而產生壓降，一般適用于輸出電流依負載而變的測控系統中，F(xiàn)LD則適用于調壓控制系統中。FRD2和FLD2型系列防雷器設計用于接地單線系統。如果允許串接電阻，可選擇FRD2型，對于由電壓控制的系統，可選擇FLD2型。因其兩級構造，適用于LPZ0B至LPZ1分區接口。

OBO FLD、FRD防雷器技術參數

	FRD5 FLD5 FRD2-5	FRD12 FLD12 FRD2-12 FLD2-12	FRD24 FLD24 FRD2-24 FLD2-24	FRD48 FLD48 FRD2-48 FLD2-48	FRD60 FLD60 FRD2-60 FLD2-60	FRD110 FLD110 FRD2-110 FLD2-110
標準電壓 UN	5V	12V	24V	48V	60V	110V
最大連續工作電壓 UC	6V	13.5V	27V	53V	66V	122V
FRD,FRD2額定電流 IN	0.2A
FLD,FLD2額定電流 IN	1.0A
額定放電電流In	10KA
In下的殘壓Ures3-4	≤13V	≤29V	≤51V	≤100V	≤130V	≤300V
FRD,FRD2-..之串接電阻	15Ω
FLD,FLD2-..之串接電感	100μH
FRD,FRD2衰減3dB的頻率	20 KHz
FLD,FLD2衰減3dB的頻率	10 KHz
連接線橫切面	0.14-2.5mm2
連接電纜剝離長度	6-7mm
顏色	淺灰
材料	聚酰亞胺6
安裝	按照DIN EN 50022標準,安裝于35mm導軌上
尺寸長 寬高	90mm 17.8mm 62mm
